電流信號隔離器SOC-AA-1是中泰華旭自己研發、生產、銷售,基于工控級的一款標準單入單出隔離器，采用磁隔離技術保證隔離器的隔離功能:輸入、輸出、電源間全隔離，能夠屏蔽現場各種干擾信號；同時保證輸出信號不衰減，提供高精度信號。輸入端可接四線制、三線制、兩線制電流信號。

電流信號隔離器技術參數：

    1、輸入1路：0-20mA/4-20mA;

    2、輸出1路：0-20mA/4-20mA;

    3、工作電壓：24VDC/24VAC/12VDC;

    4、 負載能力：≤500Ω;

    5、消耗功率：≤2W;

    6、工作精度：0.1%;

    7、隔離耐壓：1500VDC/分鐘;

    8、絕緣電阻：>100MΩ;

    9、響應時間：200μS;

    10、環境溫度：-10℃~ 45℃;

    11、環境濕度：<90% 無結露;

    12、安裝方式:35mm導軌安裝;

    13、外形尺寸：22.5×75×105(長×寬×高); 單位：mm;

    14、機殼材質：耐燃樹脂;

    15、電源顯示燈綠LED，通電亮.

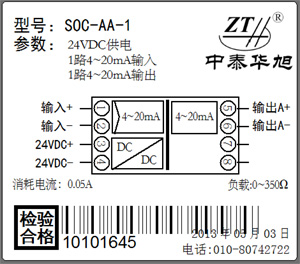

電流信號隔離器正面圖：

電流信號隔離器側面接線圖：

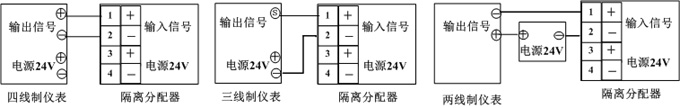

電流信號隔離器接線方法：

    根據現場儀表的不同，隔離器的接線方法也不同，SOC-AA-1可以接四線制、三線制、兩線制電流信號，但如果現場是兩線制變送器，我們還是推薦您選用中泰華旭的專用于兩線制的隔離配電器，這樣接線簡單。
